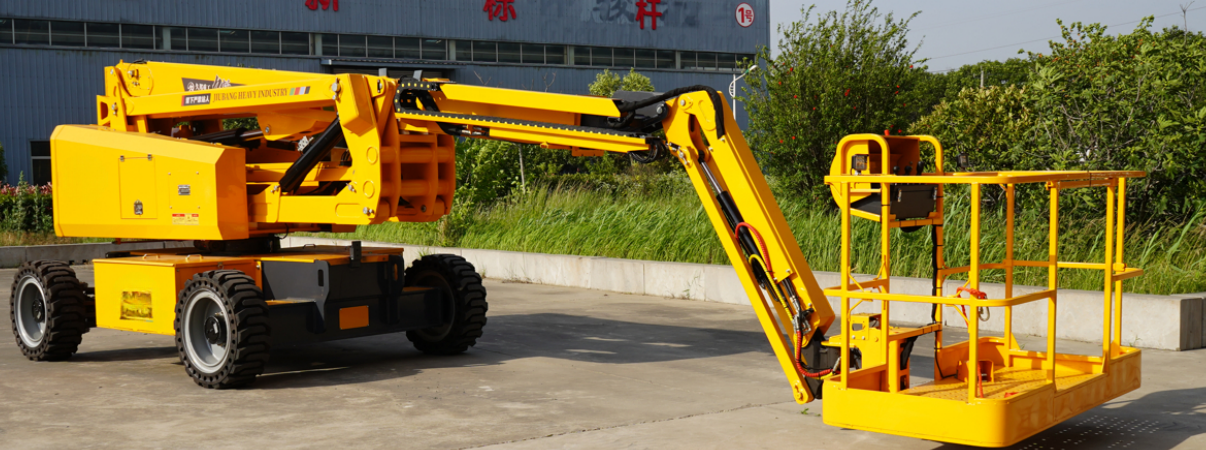

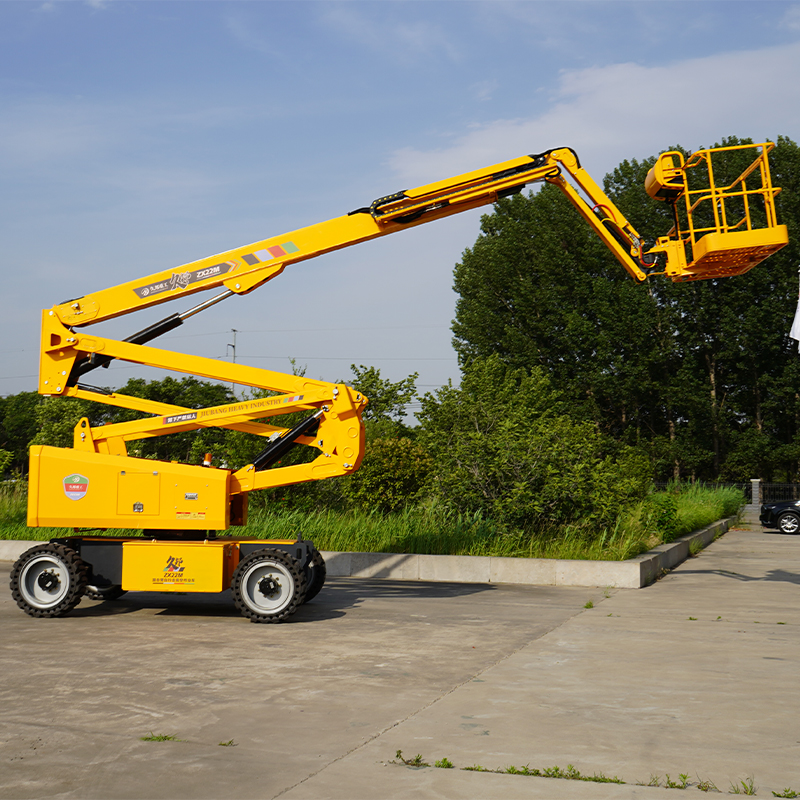

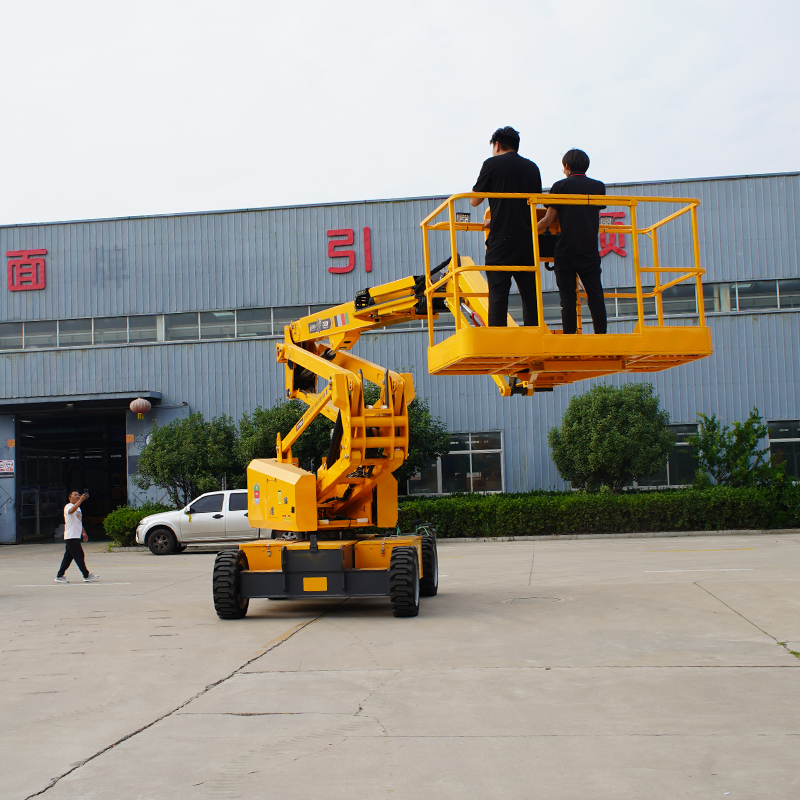

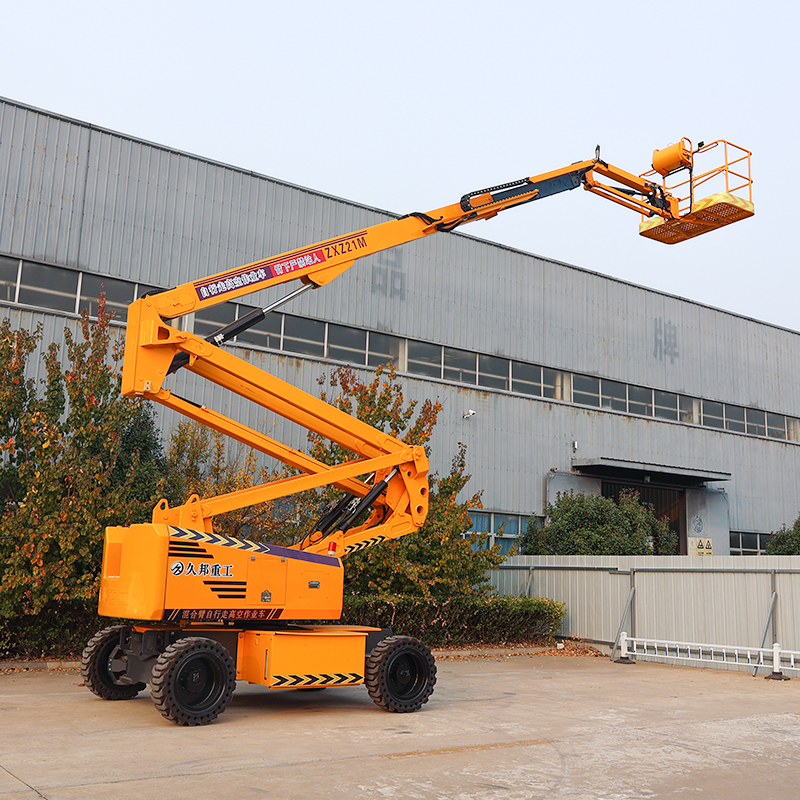

رافعة كهربائية مفصلية: نماذج 16م و22 متر
نقدم لكم رفع الذراع المفصلي من الجيل القادم، المصمم لتحقيق أقصى أداء في المساحات الصناعية الضيقة مثل المصانع والمستودعات. يعمل بنظام بطارية ليثيوم أيون قوي بجهد 48 فولت (300 أمبير)، ويضمن انبعاثات صفرية، وتشغيل هادئ، ووقت تشغيل طويل للتطبيقات الداخلية.
يتميز هذا الطراز بتصميمه المدمج (عرض 1.76 متر، تأرجح ذيل 0.2 متر) ومعصيته المذهلة. يوفر الذراع وصولا أفقيا قصويا يبلغ 7.5 متر ودوران منصة بزاوية ±80°، مما يسمح للمشغلين بالتنقل بسهولة حول العقبات وتحديد موقع المنصة بدقة. بسعة تحميل كبيرة للمنصة تبلغ 230 كجم، تم تصميمه للإنتاجية.
متوفر في ارتفاعات عمل قصوى تتراوح بين 16 مترا و22 مترا، ويجمع هذا الرفع بين محركات قيادة قوية ونصف قطر دوران ضيق، مما يجعله الحل المثالي لمناطق العمل الضيقة والصعبة.
منصة عمل جوية ذاتية الدفع، ذراع مفصلي
المواصفات

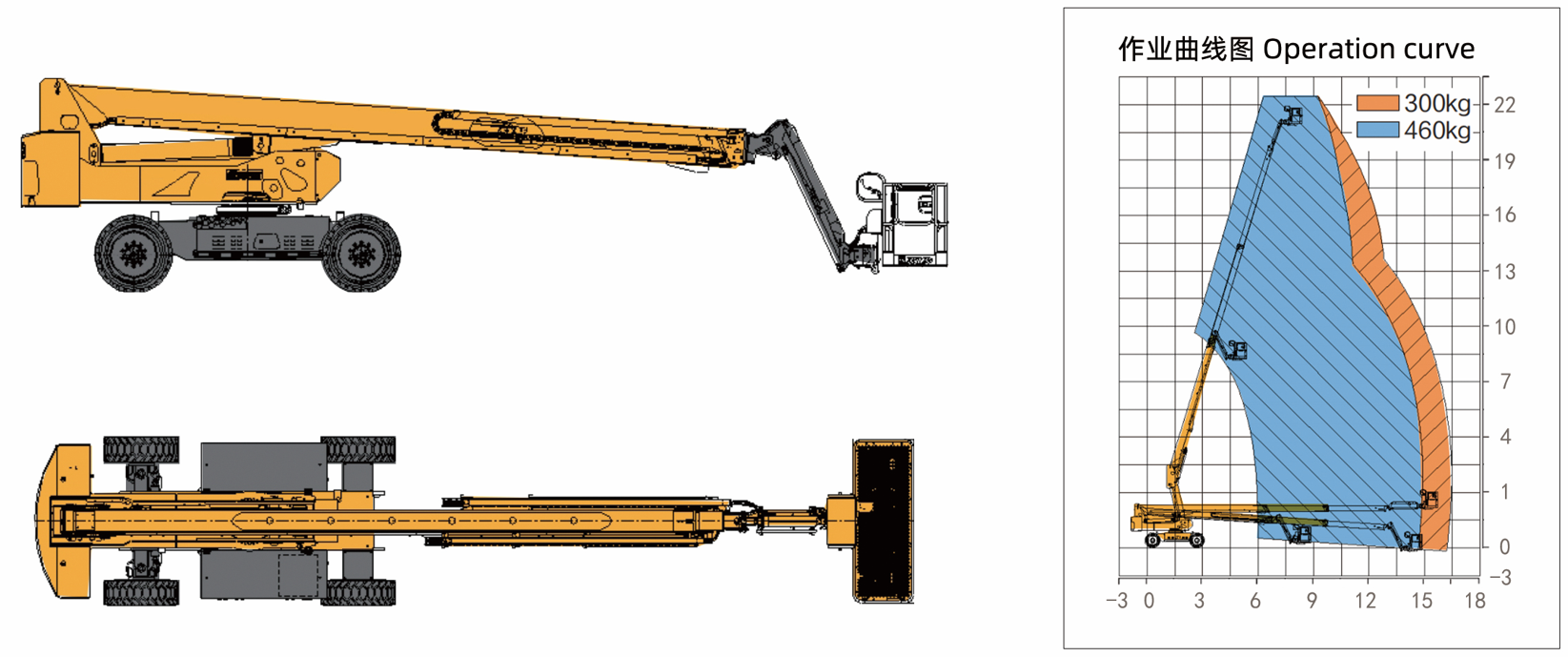

| العنصر | المعاملة 16M | المعامل 22M |
| أقصى ارتفاع عمل | 16 متر | 22 متر |
| أقصى ارتفاع للمنصة | 14 متر | 19.45 متر |
| أقصى امتداد أفقي | 7.5 متر | 11.45 متر |
| أقصى ارتفاع للامتداد | 7.5 متر | 8.25 متر |
| A طول | 6.7 متر | 8.72 متر |
| عرض B | 1.78 متر | 2.49 متر |
| ارتفاع C | 2م | 2.52 متر |
| طول دلو D | 1.81 متر | 1.83 متر |
| ارتفاع دلو E | 0.73 متر | 0.76م |
| قاعدة عجلات F | 2م | 2.52 متر |
| جي مين، خلوص الأرض | 200 مم | 330 مم |
| الحمل المصنف | 230 كجم | 250 كجم |
| أقصى سرعة قيادة | 5.2 كم/س | 6.1 كم/س |
| أقصى قدرة على التسلق | 30% | 45% |
| نصف قطر الدوران الداخلي | 1.15 متر | 200 مم |
| نصف قطر الدوران الخارجي | 3.1 متر | 2.78 متر |
| زاوية دوران جهاز الأسطوانات | 180° | 5.49م |
| زاوية التأرجح من بلاتروم | ±85° | 400° غير مستمر |
| مدى سعة ذراع الطيران±70° | ±90° | |
| H | 0.6 متر | 0.6 متر |
| أقصى زاوية عمل | 3° | 3/5° |
| قوة محرك المضخة | 32 فولت / 7 كيلوواط | 12.5 متر/ث |
| البطارية | 300 بعد العصر | 420 ه |
| محرك القيادة | تيار متردد 48 فولت / 3.3 كيلوواط | تيار متردد 48 فولت / 3.3 كيلوواط |
| خزان زيت هيدروليكي | 42L | 75L |
| الوزن | 7600 كجم | 9200 كجم |
