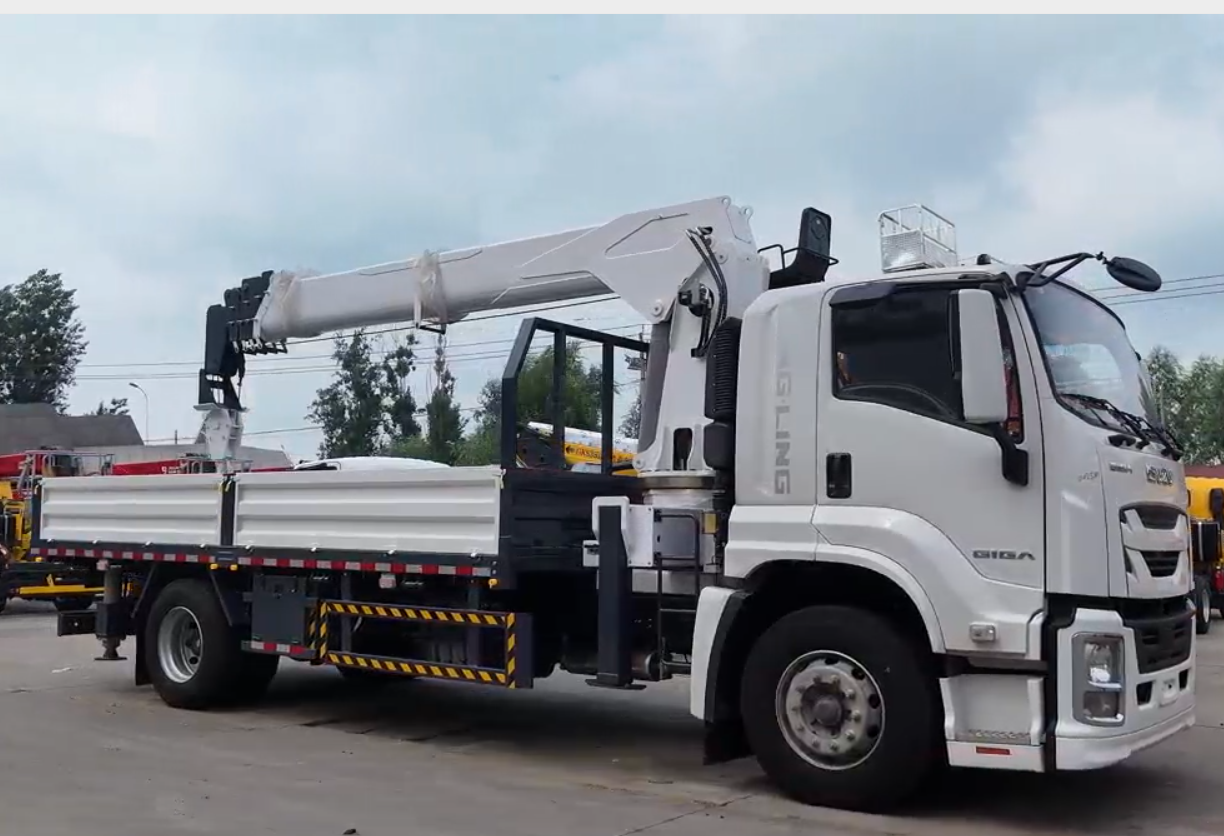

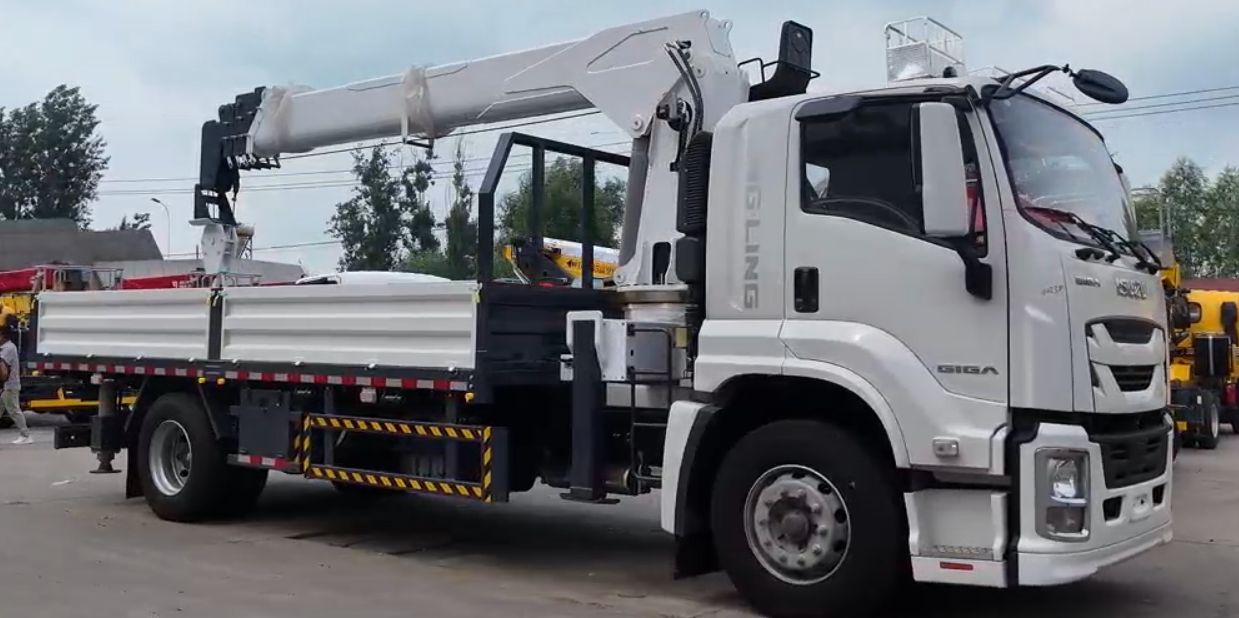

رافعة ISUZU المثبتة على الشاحنة: قدرة رفع 10 أطنان
النموذج: إيسوزو جوكا 4x2. تعني "4x2" أنها شاحنة ذات دفع ثنائي (رباعي).
كابينة: مقصورة مريحة ومجهزة جيدا للسائق، تتميز بتكييف هواء، وتوجيه كهربائي، ونوافذ كهربائية، وقفل مركزي، وعجلة قيادة متعددة الوظائف.
خزان الوقود: خزان فولاذي كبير بسعة 200 لتر، مناسب لدورات العمل الطويلة.
قاعدة العجلات: 5000 مم (5 أمتار). يوفر هذا منصة مستقرة للرافعة ويحدد دائرة دوران الشاحنة وطول جسم الشاحنة.
الوزن الإجمالي للمركبة (GVW): 18,000 كجم. هذا هو الحد الأقصى للوزن الكلي المسموح قانونيا للمركبة بالوزن (شاحنة + رافعة + شحنة).
المحاور: محور أمامي بوزن 6.5 طن ومحور خلفي ثقيل يزن 11.5 طن لدعم أحمال الرافعة.
2. نظام الدفع (المحرك وناقل الحركة)
المحرك: محرك ديزل 4HK1-TCG60. هذا محرك حديث بسعة 5.2 لتر مزود بشاحن توربيني ومبرد داخلي ينتج قوة 205 حصان. تشتهر بموثوقيتها وعزم الدوران.
ناقل الحركة: ناقل حركة يدوي من نوع Isuzu MLD-6Q. هذه ناقل حركة بست سرعات.
الإطارات: 295/80R22.5 18 PR. هذه إطارات شاحنات تجارية كبيرة. يشير "18PR" (تصنيف Ply) إلى إطار قوي جدا قادر على تحمل الأحمال الثقيلة.
3. مواصفات الرافعة
هذه قطعة مهمة من معدات الرفع مثبتة على قاعدة الشاحنة.

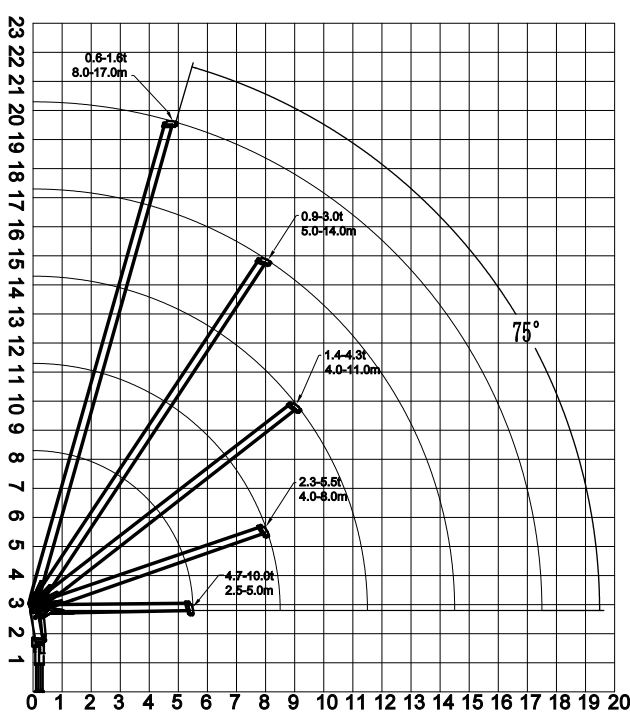

أقصى ارتفاع للرفع: 20 مترا. هذا هو الحد الأقصى للوصول من الأرض.
أقصى وزن للرفع: 10,000 كجم (10 أطنان). هذا هو الحد الأقصى للوزن الذي يمكن أن يحمله، عادة عند طول ذراع أقصر وأقرب إلى الشاحنة.
بوم: يتكون من 5 أقسام، كل منها بطول 5 أمتار، مما يعطي أقصى طول للذراع الرئيسي يبلغ 25 مترا (من المحتمل أن يشمل ذلك الامتداد التلسكوبي). يمتد الذراع عبر نظام مزدوج الأسطوانات موثوق.
أقصى زاوية ارتفاع: 0-75 درجة. يمكن أن تعمل من الأفق (0°) حتى زاوية حادة بزاوية 75°.
المواصفات
(1) سلسلة المركبات إيسوزو جوكا 4*2
(2) نموذج الهيكل QL1180JQFRY (3) التاكسي تكييف هواء مع توجيه كهربائي، تحكم كهربائي في الأبواب، قفل مركزي، عجلة قيادة متعددة الوظائف (4) نموذج المحرك 4HK1-TCG60 5.2 لتر وقوة 205 حصان (5) نموذج علبة التروس إيسوزو MLD-6Q (6) خزان الوقود فولاذ بسعة 200 لتر (7) حجم الإطار 295/80R22.5 18PR (8) المحور الأمامي 6.5 طن، المحور الخلفي 11.5 طن (9) قاعدة العجلات 5000 متر (10) الوزن الإجمالي للمركبة 18000 كجم أقصى ارتفاع للرفع 20 متر أقصى رفع أثقال 10000 كجم بوم أقسام 5م × 5 طريقة تمديد الذراع بواسطة أسطوانتين أقصى زاوية ارتفاع 0-75°
الملخص والاستخدام النموذجي
هذه المركبة رافعة متنقلة قوية وقادرة على هيكل شاحنة إيسوزو التجارية الموثوقة. تم تصميمه لتطبيقات الرفع متوسطة الحمل مثل:
تحميل وتفريغ الآلات الثقيلة أو مواد البناء.
اللوجستيات ومناولة البضائع.
البنية التحتية وأعمال المرافق.
خدمات تأجير المعدات.
إن الجمع بين كابينة مريحة، ومحرك قوي بقوة 205 حصان، ورافعة قوية تزن 10 أطنان بمدى 20 مترا يجعلها أداة متعددة الاستخدامات وفعالة لمختلف الصناعات.
